טבע - מבנה מעבדות ופיתוח

מערכת אספקת מים קרים וחמים:

• אספקת 4 מכונות קירור תוצרת YORK  ומסדרת YCIV לתפוקה של 380 טון קירור כל מכונה.
• מערכת אספקת המים קרים לצרכנים מורכבת משאבות מים מעגל ראשוני ומשאבות מעגל ומשני, משאבות צרכנים (מעגל משני) מבוקרות לחץ.
• מערכת בקרת מכונות הקירור כוללת: בקרת טמ"פ מים במחלק אספקה, שמירת מאזן מים חיובי במעגל ראשוני, העמסת מכונות קירור לנקודת עבודה ב-COP  מירבי, שינוי SP  טמ"פ מים קרים כתלות בנקודת טל אוויר חוץ.

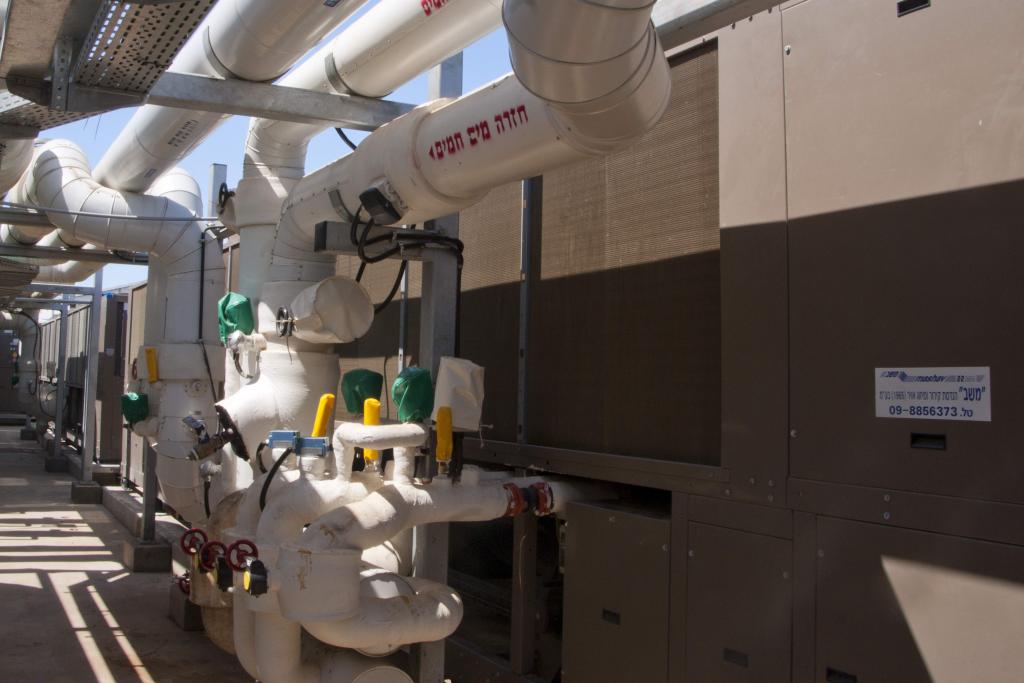

• בשתי מכונות קירור מערכת השבת חום לאספקת מים חמים עבור יח' טיפול באוויר בגג.
• אספקת מים חמים לקומה טכנית וסוללות חימום משניות בקומות מבוצעת באמצעות מערכת מחליף חום ומשאבות המותקנים במפלס חניון הבניין.

אספקת אוויר צח:

• בגג מבנה ובקומה טכנית מותקנות 14 יח' טיפול באוויר, לאספקת 100% אוויר צח לקומות השונות ולמעבדות.
• ביח' טיפול באוויר בגג מותקנים מחליפי חום אוויר-אוויר לחסכון באנרגיה והחלפת חום בין אוויר צח המסופק לבניין לאוויר הנפלט ממנדפים.
• אוויר צח מבוקר: לחץ, טמ"פ ונקודת טל.

יניקה ואוורור:

• אוורור ויניקה ממעבדות ומנדפים מבוצע באמצעות מכלול מפוחי יניקה המותקנים בגג מבנה.
• כל מפוחי היניקה מבוקרים לחץ.
• במערך המבנה 50 מנדפים כימיים המבוקרים באמצעות מערכות פניקס.
• עבור מספק מפוחים בגג מותקנים מערכת סינון בטוח BIBO.

מכלול מעבדות וחדרים נקיים בקומה 1:

• בקומה 1 מותקן חדר נקי המכיל בתוכו כ-50 מעבדות.
• אספקת אוויר לאזור הנקי מבוצע באמצעות 3 יח' טיפול באוויר צח הכוללות בתוכם מסננים H11.
• בכל המעבדות מבוצע שמירת לחץ בדרגות שונות ושמירת טמ"פ.
• עבור כ-15 מעבדות קיימת אפשרות לקבלת אוויר יבש מייבשים MONTERS  המותקנים בקומה טכנית, במעבדות אלו מבוצעת שמירת טמ"פ וגם לחות

מערכות חשמל ובקרה:

• 14 לוחות חשמל ובקרה, כולל אינסטלציה חשמלית מושלמת לכלל הציוד.
• מערכות בקרת מבנה מושלמות כולל תקשורת וחיווי מסכים במרכז הבקרה.

העבודות שבצעה משב כללו:

1. אספקה והתקנת המערכות בסטנדרטים הגבוהים במיוחד שהוגדרו לפרויקט זה לדוגמא
   1.1 מרכז אנרגיה בגג תוך תכנון קפדני של מערך ציוד לצורכי אחזקה ותפעול.
   1.2 מערכת בקרה והפעלה חסכונית למתקן.
2. הפעלה וויסות והרצה ע"י טכנאי משב.
